Проектирование СКС

 Наша компания имеет богатый опыт в проектировании СКС, и мы будем рады предоставить вам услуги по проектированию, подбору необходимого оборудования, составлению смет и разработке конструкторской документации. Внимание ! Услуга по предоставлению нашего специалиста для оценочной стоимости работ и разработка коммерческого предложения производится БЕСПЛАТНО!

Для чего обращаться к специалистам :

Существует довольно распространенное мнение что построение профессиональной сети на предприятии или вРазработка проекта СКС в AutoCad офисе может выполнить любой достаточно грамотный инженер, но как показывает практика это не так. Технологии построения СКС меняются и совершенствуются с каждым днем, а монтаж современных сетей требует все большей квалификации и наличия специального инструмента. Если раньше построить сеть можно было с помощью подручных средств, то теперь придется закупать монтажное оборудование, которое никогда не оправдает себя при единичном использовании. А с появлением оптоволокна, без которого в наше время не обходится практически не одна многоуровневая сеть, ситуация еще больше усложнилась. Здесь без специального обучения совсем не обойтись.

Но иметь все необходимыеСетчатый лоток комплектующие для монтажа и монтажный инструмент еще не достаточно, для правильного построения систем нужно пройти специализированное обучение инженеров-инсталяторов которое проводят ведущие производители СКС. После проведенного обучения, устраивается экзамен и в случае успешной сдачи, выдаются соответствующие сертификаты. Необходимо отметить, что обучение специалиста стоит не малых денежных и финансовых затрат.

Также без наличия определенного опыта в построение Организация коммутационного центраСКС неизбежны многочисленные ошибки, на исправление которых требуется много времени, а зачастую и средств. А некоторые из них в последствии могут привести к необходимости замены всей сети.

Немаловажную роль играет знание и соблюдение стандартов, которые создавались на основе опыта ведущих компаний, занимающихся построением СКС.

Специалисты компании "G-Line" сертифицированы ведущими компаниями производителями СКС, а сама компания имеет статус авторизированного партнера, что гарантирует высокое качество выполненных работ и дает нам возможность предоставлять долгосрочную гарантию на установленную кабельную систему (5- 25 лет) от фирмы производителя СКС.

Правила построения СКС :

Для получения СКС соответствующей международным стандартам, которая будет служить долгие годы не требуя модернизации и замены, при проектировании должны быть учтены ниже перечисленные требования:

  • Структурированная кабельная система должна быть выполнена в соответствии стандартам - международным (ISO 11801), европейским (EN 50173), американским (ANSI/EIA/TIA 568, ANSI/EIA/TIA 569).
  • Все коммуникации этажа должны быть сведены в единый центр коммутации (этажный распределитель), что ускоряет обслуживание сети и уменьшает время затрачиваемое на переключение абонентов.
  • СКС проектируется с учетом избыточности, как по числу абонентов, так и по пропускной способности. Таким образом, закладывается возможность для дальнейшего ее расширения без реструктуризации.
  • Оборудование, использованное для построения СКС, должно соответствовать, как минимум, 5-й категории.
  • СКС должна обеспечивать быструю перекоммутацию линий горизонтальной проводки и магистрали здания.
  • Прокладка кабелей в коридорах должна осуществляться за фальшпотолком, а при его отсутствии в специальных кабель-каналах (коробах, лотках и т.п.) или в существующих закладных.
  • Каждый элемент СКС маркируется. В зависимости от типа элемента маркировка может наносится несколько раз. Маркировки составляют информационную базу СКС, по которой осуществляется коммутация и планирование мощностей.
  • Если на момент построения сети не известно точное количество необходимых рабочих мест, то СКС проектируется из расчета - одно рабочее место на каждые 6 м^2.
  • Максимальное расстояние горизонтальной проводки не должно превышать 90м.
  • Линии СКС не должны располагаться вблизи линий силовой разводки.
  • На каждое рабочее место должно быть подведено два взаимозаменяемых линка RJ45

Этапы построения СКС :

1-й этап. Предпроектное обследование.

На первом этапе специалист компании "G-Line" , в любое удобное для Заказчика время, выезжает для осмотра объекта : оценки помещения в котором планируется установка структурированной кабельной системы (СКС), определения необходимого количества рабочих мест, оценки существующей информационной среды и т.д. Во время обследования у заказчика выясняются задачи, которые должна будет выполнять СКС и функциональные требования к проектируемой инфраструктуре.

2-й этап. Составление проектного предложения.

После обследования объекта, выяснения задач и требований к проекту, проектанты компании "Джилайн" анализируют полученные данные и рассчитывают трудоемкость работ, сроки необходимые на их выполнение, а также подбирают все необходимое оборудование. В результате составляется смета и коммерческое предложение, учитывающее пожелание и возможности заказчика.

В коммерческое предложение входит:

  • Описание проекта
  • Спецификация на необходимое активное и пассивное оборудование
  • План расположения рабочих мест и коммутационных центров
  • Схематический чертеж расположения кабельных каналов и трасс
  • Смету предполагаемых работ

После ознакомления с коммерческим предложением, Заказчиком могут быть внесены любые поправки, дополнения и изменения.

3-й этап. Подписание договора и предоплата проекта.

Когда будут согласованы все неточности, между сторонами подписывается договор и производится предоплата материалов.

4-й этап. Поставка оборудования.

Поставка оборудования для СКС производится в соответствии со сроками и спецификациями, указаными в договоре.

5-й этап. Монтаж СКС.

Монтажные работы выполняют высококвалифицированные специалисты, прошедшие обучение у ведущих производителей сетевогого оборудования и СКС. Монтаж можно разделить на такие этапы:

  • Монтаж кабельных каналов, лючков, стоек.
  • Прокладка кабеля.
  • Разбивка модулей и установка информационных и електрических розеток.
  • Организация коммутационного центра.
  • Маркировка элементов сети.

6-й этап. Тестирование и подготовка объекта к сдаче.

По завершению монтажных работ производится уборка помещений, проверяется соответствие выполненных работ проектной докумментации. Проверяется коммутационное оборудование и производится комплексное тестирование СКС.

7-й этап. Сдача объекта.

Это финальный этап построения СКС на котором Заказчик получает рабочую документацию, результаты тестирования и технический отчет, и осматривает объект на соответствие техническому заданию. После чего подписывается акт сдачи-приемки и проект завершается. По желанию заказчика дополнительно может быть проведена сертификация кабельной системы и поставка на гарантийный учет у производителей СКС.

Пример построения СКС :



План помещения с размещением рабочих мест

План построения СКС

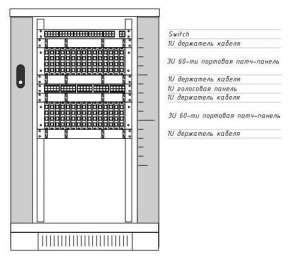

Схема расположения оборудования в коммутационном шкафу

Коммутационный шкаф

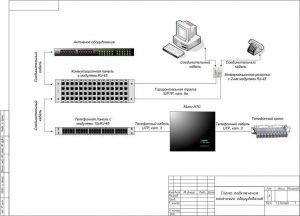

Схема подключения конечного оборудования

Схема подключения СКС

Тестирование, сертификация и долгосрочные гарантии.

Для чего нужна сертификация ?

  По факту сертификации системы пользователь получает документ, который дает ему право обращаться с претензиями по кабельной системе как к компании-инсталятору, которая выполнила ее проектирование и монтаж, так и непосредственно к производителю и поставщику.

  Серьезный производитель и поставщик СКС всегда заботится о поддержке собственного имиджа и стремится выполнить данные пользователю гарантии, даже в том случае, если выполнивший монтаж, авторизированный партнер по каким-то причинам не может осуществить диагностику и произвести ремонт подтвержденной неисправности.

  Итак, основная цель сертификации СКС - гарантировать заказчику вполне конкретные обязательства в отношении характеристик той системы, которая была установлена авторизированным партнером производителя СКС по интеграции.

  Сертификация предоставляет пользователю и производителю полную информацию о том, какие именно характеристики имеют устанавливаемые на объектах системы, в совокупности с какими другими элементами используются и т.д. В процессе сертификации подготавливается и передается производителю пакет документов, достаточно подробно описывающий ее состав, топологию и характеристики. Анализ этой информации позволяет вносить полезные изменения в установленные системы, что влечет за собой улучшение ее свойств по характеристикам и эстетике.

  Учитывая, что редкий производитель допускает существенные расхождения с основополагающими требованиями общепринятых стандартов, это еще и гарантия соответствия системы новейшим нормативным требованиям.

Аттестация

  Сдача СКС в эксплуатацию заказчику требует грамотной аттестации смонтированной кабельной инфраструктуры. Для систем, устанавливаемых на гарантию, авторизированная производителем компания-инсталятор в лице сертифицированных специалистов обязана подтвердить соответствие монтажа кабельных линий правилам и требованиям, которые производителем в его технической документации. Для этого, как правило, подготавливается типовая форма, которая одновременно выполняет две функции:

- позволяет выполнить аудит инсталляции, требуя формального подтверждения соответствия монтажа компонентов требованиям производителя;

- является заявкой на сертификацию, на основании которой подготавливается сертификат, система регистрируется и ставится на гарантию.

  Последнее, однако, возможно только при условии, что в процессе проверки документов об инсталляции производителем СКС не будет обнаружено каких-либо нарушений. Таким образом, предлагаемые производителями СКС механизмы аттестации системы, наиболее важным из которых является объективная оценка качества инсталляции, в значительной степени защищают интересы заказчика.

Механизм сертификации

  Помимо заявки на сертификацию и протоколов измерений, для выпуска гарантийного сертификата, производителям СКС необходимо предоставить :

  • функциональную схему СКС;
  • поэтажные планы с указанием расположения телекоммуникационного помещения и распределительных пунктов горизонтальных подсистем, топологии и способа прокладки кабельных линий, местоположения информационных розеток с их маркировкой;
  • вертикальный разрез здания с указанием топологии, состава и способа прокладки кабельных трасс в структуре подсистемы внутренних магистралей;
  • план прокладки кабельных трасс подсистемы внешних магистралей;
  • план установки телекоммуникационного и вспомогательного оборудования в монтажном конструктиве, для каждого распределительного пункта;
  • спецификация оборудования, изделий и материалов, использованных для инсталляции;
  • кабельный журнал, или реестр кабельных линий, для каждого распределительного пункта СКС.

  Это минимальный набор проектной документации, которая и без необходимости сертификации системы должна подготавливаться в процессе проектирования и может быть использована для ее монтажа и последующей эксплуатации.

  После того как производитель СКС убедиться в том, что система установлена и протестирована должным образом, а документация о системе представлена в полном объеме и не имеет ошибок, подготавливается сертификат на систему. Заказчик и владелец системы вместе с сертификатом получает гарантии производителя на характеристики установленных кабельных линий.

  Сертификат, выдаваемый производителем СКС, подтверждает соответствие установленной кабельной системы общепризнанным современным телекоммуникационным стандартам и готовность производителя, при необходимости, выполнить свои гарантийные обязательства.
