Кабель каналы

Построить кабельную систему без использования кабель каналов Кабель каналпрактически не возможно. Функции и предназначения кабельных каналов разнообразны. Одни используются в качестве несущих конструкций для проложенного кабеля и предназначены для скрытой установки за фальшпотолками, в фальшстенах или в технических помещениях. Другие, напротив, предназначены для лицевой установки в офисных помещениях и должны соответствовать дизайну. Условно кабельные каналы можно разделить на 4 основные группы:

Кабельный короб

Кабельный короб является самым популярным Кабельный коробмногофункциональным и универсальным материалом во время монтажа СКС и проведения электромонтажных работ как внутри здания, так и снаружи. Как правило, кабельный короб используется в тех случаях когда невозможно проложить кабель внутри стен, из-за ряда причин:

- ремонт уже закончен и необходимо добавить новое рабочее место, не нарушая отделки стен;

- сеть строиться в офисном помещении, где часто меняется расположение рабочих мест;

- сеть строится в арендованном помещении, поэтому необходимо оставить возможность демонтажеКабельный короб коммуникаций с возможностью последующей сборки в новом помещении;

- необходимость быстрого монтажа, без последующих ремонтных работ;

- есть необходимость обеспечения доступа к кабельной системе.

Кабельные короба очень разнообразны по своей форме и материалам, из которых они изготовлены (бывают пластиковые короба, алюминиевые короба и даже деревянные короба), что дает возможность подобрать Алюминиевый кабельный коробкабельный канал максимально соответствующий дизайну помещения. Короба являются удобным, эстетичным, экономичным и современным решением для прокладки кабельных трасс. Помимо всего этого они выполняют функцию дополнительной изоляции и защиты от механических повреждений, а розетки установленные в коробе можно с легкостью передвигать в любое удобное место и при необходимости добавлять новые.

Кабельные лоткиПерфорированный кабельный лоток

Используются в качестве несущих конструкций для поддержания кабеля. Кабельные лотки представляют собой подвесные или настенные металлические конструкции. Они позволяют компактно размещать кабельную проводку и защищают ее от случайных повреждений.

Различают такие основные виды кабельных лотков:Неперфорированный кабельный лоток

Неперфорированные лотки (сплошное основание) - предназначены для прокладки кабелей требующих высокой степени защиты от окружающей среды. Лоток выполнен из цельного листового металла с монтажными отверстиями.

Перфорированные лотки - значительно легче в сравнение с неперфорированными, что существенно облегчает их монтаж. За счет перфорации лотки обеспечивают вентилирование кабельных систем, Перфорированный кабельный лотокобеспечивая эффективный теплоотвод, и отвод конденсата. Изготавливаются лотки, путем проката оцинкованной ленты. Стальная лента перфорируется отверстиями нужного размера и сгибается в профиль. Такой способ изготовления значительно дешевле чем производство сетчатых лотков. Отверстия перфорации лотка позволяют осуществлять сквозь них отводы кабеля и крепить лоток к потолку на шпильках прямо через корпус.Сетчатый кабельный лоток



Сетчатые лотки (проволочные) - За счет открытости конструкции просты в монтаже и обеспечивают хорошую вентиляцию,Сетчатый кабельный лоток чем повышают теплоотвод и способствуют выводу конденсата. При малом весе они выдерживают высокие нагрузки, в лотке не накапливаются пыль и грязь. Благодаря своей конструкции проволочные лотки могут изгибаться в любом направлении, огибать препятствия и разветвляться. Повороты лотка, изменение его конфигурации и обход препятствий осуществляется при помощи кусачек.

Подбирать лоток необходимо по полезной площади сечения (кабель должен занимать не более 40% площади сечения, если лоток без крышки и не более 30%, если с крышкой). Затем, зная массу кабеля, рассчитываем ту массу, которая должна приходиться на каждый погонный метр площади лотка. И выбираем необходимое расстояние между опорами. Провода и кабели укладывают рядами, пучками или пакетами.

Кабельросты лестничного типа

Кабельрост лестничного типаВ случае значительных распределенных нагрузок, необходимости монтажа и развязки множества кабельных пучков, создания пространственных кабельнесущих конструкций для прокладки магистральных линий из тяжелых и мощных производственных кабелей применяются лестничные лотки (кабельросты). Лестничные лотки отличают высокая несущая способность в сочетании с малым собственным весом, удобство монтажа и прокладки кабельных трасс.

Гофрированные или гладкие пластиковые трубы, металлорукав

Гофрированные, пластиковые трубы и металлорукав используютсятрубы ПВХ для прокладки кабеля в фальшстенах, в фальшполах, в загипсокартонном пространстве, при прокладке кабеля под землей, в местах заливки бетоном и при монтаже кабеля внутри стен. За счет того, что гофрорукав и трубы изготавливаются из негорючих материалов их использование повышает пожаробезопасность помещений.

Советы по прокладке гофрированных труб:

• При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов.
• Рабочее расстояние для протяжки провода в трубе составляет 20-25 м с максимальным количеством правильно выложенных 4-5 углов.
• При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы.
• Недопустима протяжка в одной трубе одновременно нескольких сетей.
• Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга.
• При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована.
• Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.

Выбор диаметра гофрированной трубы:

• К осветительным приборам, как правило, подводится труба диаметром 16 мм.
• К выключателям и розеткам подводится труба диаметром не менее 20 мм.
• Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу.
• Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу.
• Для осуществления соединений между этажами используется труба диаметрами 40 и 50 мм.
• Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм.
• Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25мм.

Смотрите также:






Отдел СКС
332-34-57
353754754

Отдел электрики
(067)509-85-44
483891181

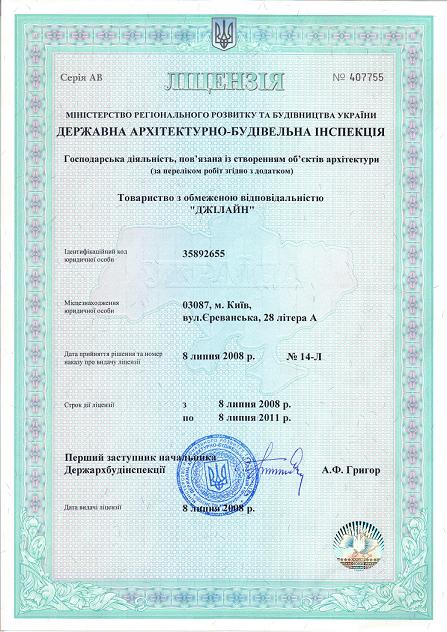

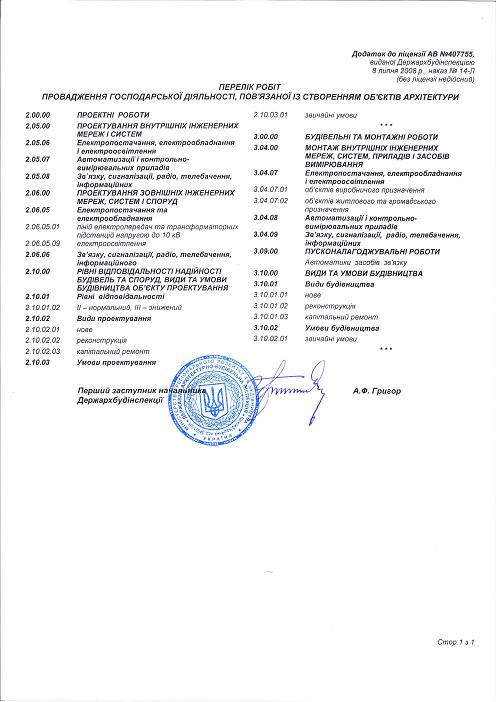

Лицензия
